管道離心泵的工作原理知識
瀏覽次數：1834次發表時間：2013/2/18 16:47:39
離心泵工作原理,離心泵的工作原理,離心泵的工作原理知識
在一個裝有液體的敞口圓形容器內,用小棒攪動液體,使液體做高速茨轉,就以
看到容器內的液面呈現申心低邊壁高的旋轉拋物面。容器的半徑越大,旋轉速度越快,液面沿容器壁上升的高度就越大。離心泵的工作原理就是根據這一原理,利用輪的高速旋轉,使液體產生離心力來進行工作的。
離心泵的工作原理如圖所示：

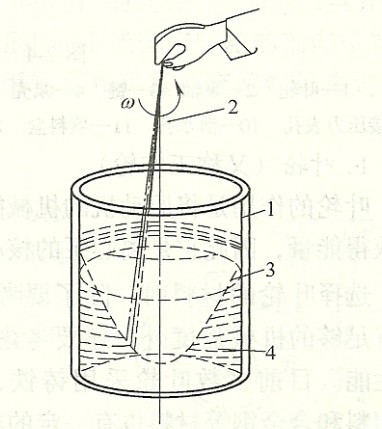

圓形容器內旋轉水流拋物面示意圖 1-圓形容器 2-小棒 3-原水面 4-旋轉后水面

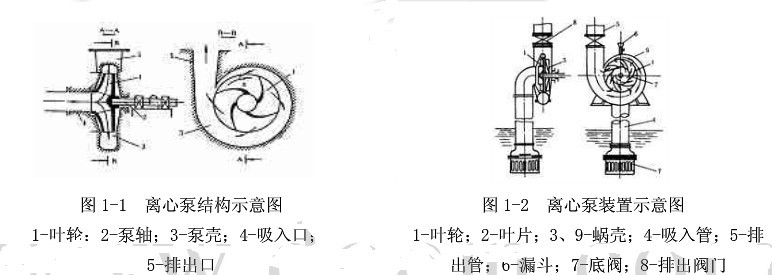

如圖1-1所示，離心泵主要由葉輪、泵軸、泵殼等組成。葉輪上帶有若干個葉片，通常為6-12片，大多不超過9片。葉輪與泵軸固裝在一起，動力機通過聯軸器帶動泵軸旋轉，從而帶動葉輪一起旋轉。
其工作原理是:液體首先被灌滿泵殼和葉輪內，動力機通過泵軸帶動葉輪旋轉時，葉片就帶動葉片間流道中的液體作圓周運動，液體在離心力的作用下，以較大的速度和較高的壓力，沿著葉片間的流道，從葉輪中心向外緣運動，并通過蝸殼和擴散管流向排出管。由于液體不斷被排出，在泵殼內葉輪中心和吸入管內形成真空，吸入池中的液體在大氣壓或液罐內壓力的作用下，源源不斷地流進吸入管和葉輪中心，然后又在離心力的作用下被甩出，從而使泵形成連續的吸入和排出過程，不斷地排出高能量的液體。蝸殼則收集從葉輪中高速流出并具有一定壓力的液體，并引向擴散管和排出管;擴散管的過流斷面是逐漸增大的，起著降低液體流速和進一步增加液體壓力的作用。
要使離心泵正常工作，必須將離心泵與吸入管匯和排出管匯等共同組成如圖1-2所示的泵裝置。吸入管的下部安裝有濾網和底閥，對液體起過濾作用，并防止管中液體倒流進吸入池。排出口處安裝有閥門，用于調節流量。蝸殼的頂部一般有灌注口，用于在啟動泵之前向泵內灌液以排除泵腔內的氣體，或由專用的離心泵抽吸泵腔內的氣體。啟動泵之前要關閉排出閥門，啟動后再逐漸打開。
在開始抽水之前,應先將泵內和吸水管內灌滿水,然后,驅動電動機,使葉輪帶動水作高速旋轉, 此時,水在離心力的作用下被甩出葉輪，經泵殼匯集,擴散管減速增壓后,流人壓水管道,進人輸水管網。在水被甩出葉輪的同時,葉輪進口處形成真空,吸水池的水在外界大氣壓力的作用下,沿吸水管流人葉輪,又受到高速旋轉葉輪的作用被甩出。葉輪不停地旋轉,水流就源源不斷地被吸人和甩出,從而形成離心泵的連續抽水。
離心泵工作過程,實際上就是一個能量傳遞和轉化的過程,它把原動機高速旋轉的機械能轉換成被抽升液體的動能和勢能。在能量傳遞和轉化過程中,會伴隨著許多能量損失,這種能量損失越大,離心泵的性能就越差,工作效率越低。
